Streckenbegrenzer - Beton 1.5.75

   (6 Bewertungen)

3 Screenshots

Über diese Datei

Ich habe mich für die Grundmaße von  19,5 mm x 12 mm (h x b) entschieden, das entspricht dem Original von ~ 0,85 m x ~ 0,5 m. (Original-Maße folgend in Klammern). Ich habe die Elemente einmal mit und ohne Rille entworfen. Die Rille ist dazu gedacht Elemente, wie Gitter, Schilder, Fahnen etc. hinzufügen und einclipsen zu können. Hier habe ich mich von THR3360 inspirieren lassen.

Darf gerne geteilt werden, nur wünsche ich keine kommerzielle Vermarktung. Die Rechte stehen unter der CC BY 4.0

1271613618_Schrammblockgrade48mmx12mmx195mm(2mx05mx085m).thumb.jpg.16e049b5d9a2f354d0a30166837f405e.jpg   Grade

  • Länge: 48 mm (~ 2 m)
  • Breite: 12 mm (~ 0,5 m)
  • Höhe: 19,5 mm (~ 0,8 m)
  • Rillen-Breite: 2mm
  • Rillen-Tiefe: 3 mm

1720570109_SchrammblockKreisOD90mm-45Grad-Links_Rechts.thumb.jpg.d9f94e2fa5a837c9459735766bbae659.jpg   Kreis (8 Elemente für 360 Grad)

  • Außendurchmesser-Kreis: 90 mm (~ 3,9 m)
  • Innendurchmesser-Kreis: 66 mm (~ 2,8 m)
  • Elementgröße: 45 Grad
  • Richtung: Links und Rechts
  • Rillen-Breite: 2 mm
  • Rillen-Tiefe: 3 mm

830076171_SchrammblockKreisOD90mm-30Grad-Links_Rechts.thumb.jpg.591a3cb19990106e40be626f9dbb6e6d.jpg    Kreis (12 Elemente für 360 Grad)

  • Außendurchmesser-Kreis: 90 mm (~ 3,9 m)
  • Innendurchmesser-Kreis: 66 mm (~ 2,8 m)
  • Elementgröße: 30 Grad
  • Richtung: Links und Rechts
  • Rillen-Breite: 2 mm
  • Rillen-Tiefe: 3 mm



Habt ihr noch Teile die ihr euch wünschen würdet ? Einfach ne kurze Anfrage stellen und entweder nen Foto oder Skizze bereit halten, gerne auch die Original-Maße, ich mag es Scale.



In dem Sinne viel Spaß damit und Kommentare sind gerne Willkommen.

Mark

Druckeinstellungen:

  • Schichtdicke: 0,1
  • Infill: 30 %
  • Infill-Type: Lines
  • Filament: PLA-Compound - Beton

Was gibt es neues in der Version 1.5.75   Changelog anzeigen

Veröffentlicht

UPDATED Design and Files:

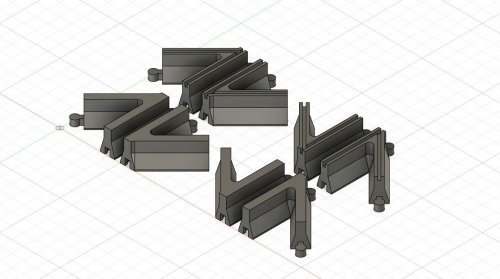

    478040381_Y-Abzweig90mmKreis.thumb.jpg.098de9049e1ac6b6c09612bab2ba9ba7.jpg Y-Abzweig(passend für 90mm Kreis)

  • Länge: 48 mm (~ 2 m)
  • Abzweig-Winkel: 45 Grad
  • Richtung: Links und Rechts | Vorwärts und Rückwärts
  • Rillen-Breite: 2 mm
  • Rillen-Tiefe: 3 mm



NEW:

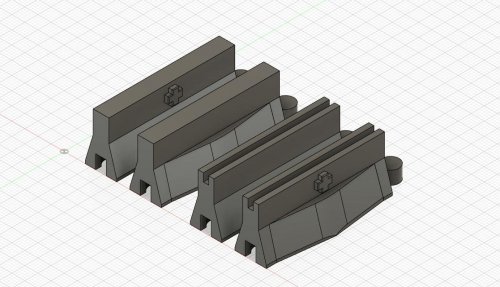

   659721818_FirstAID-48mm-Links_Rechts.thumb.jpg.b79cc0ecf289b9a15e52d4e8f3fe7943.jpg    Grade FirstAID(um Fahrzeug von Bande zu lösen)

  • Länge: 48 mm (~ 2 m)
  • Richtung: Links und Rechts
  • Rillen-Breite: 2 mm
  • Rillen-Tiefe: 3 mm





Bugfix STL Dateien:

  • SB-Beton_Kreis-30Grad_mit-Rille - Links
  • SB-Beton_Kreis-45Grad_mit-Rille - Links
  • SB-Beton_Kreis-45Grad_ohne-Rille - Links



  • Gefällt mir 4
  • Danke 5
 Teilen


Benutzer-Feedback

Dein Kommentar

Du kannst jetzt schreiben und Dich später registrieren. Wenn Du ein Konto hast, melde Dich jetzt an, um unter Deinem Benutzernamen zu schreiben.

Gast

Yori

   6 von 6 finden diese Bewertung hilfreich 6 / 6 Benutzer

Hola amigos, en primer lugar gracias LeChuck por tus archivos, he fabricado un montón de muros para mi circuito y quedan genial.

He creado un par de ideas para acoplar a los muros rectos que llevan ranura. Me gustaría compartirlos con vosotros pero no se exactamente como. Os adjunto foto y si creeis que merecen la pena los puedo subir aquí para que los podais imprimir.

Un saludo y gracias por leerme

imagen vallas.jpg

Link zur Bewertung
OstblockMonkey

   2 von 2 finden diese Bewertung hilfreich 2 / 2 Benutzer

Sehr gute Arbeit, weiter so, der Drucker läuft Non Stop. Die Teile passen sehr gut zusammen!!!

  • Gefällt mir 1
Link zur Bewertung
MaFFa

   1 von 1 finden diese Bewertung hilfreich 1 / 1 Benutzer

So viel gutes Zeug

Mega Arbeit

  • Danke 1
Link zur Bewertung
Don Tobbi



Super! Danke! Alles passt und sieht gut aus. Ich drucke abwechselnd rot und weiß. Vorsicht nach dem ersten Teil will man MEHR 🙂

Link zur Bewertung
driftingdom



Habe nun ein paar verschiedene Varianten, deine sagen mir am meisten zu . Mein Drucker läuft ebenso auf Dauerdruck 🙂

Link zur Bewertung
×
×
